Kali ini saya akan membahas tentang Entity Relationship Diagram yang merupakan salah satu bentuk pemodelan basis data yang sering digunakan dalam pengembangan sistem informasi. Berikut pembahasannya :
Pengertian ERD
Dalam rekayasa perangkat lunak, sebuah Entity-Relationship Model (ERM) merupakan abstrak dan konseptual representasi data. Entity-Relationship adalah salah satu metode pemodelan basis data yang digunakan untuk menghasilkan skema konseptual untuk jenis/model data semantik sistem. Dimana sistem seringkali memiliki basis data relasional, dan ketentuannya bersifat top-down.
Jadi, apakah ERD itu?
ERD ( Entity Relationship Diagram ) adalah suatu diagram yang menggambarkan hubungan antar
Entity didalam database
Skema tentang diagram pertama kali diresmikan oleh Charles Bachman pada tahun 1960-an. Beberapa model ERD yang dikemukakan oleh ahli terdapat 2 versi yaitu Peter Chen dan James Martin. Perbedaan keduanya terletak pada relation (hubungannya). Akan tetapi, orang-orang lebih umum menggunakan ERD versi Peter Chen
Komponen objek ERD :
1. Entity
Entity adalah objek data yang utama dimana informasi dikumpulkan. Biasanya menunjukkan orang, tempat, benda / kejadian yang bersifat informasional.
2. Relationship
Relationship menggambarkan hubungan antara 1/lebih entity. Yang digambarkan dalam bentuk diamond. Biasanya menunjukkkan hubungan cardinalitas rasio
- one-to-one
- one-to-many
- many-to-many
Penghubung antara himpunan relasi dengan himpunan entitas & himpunan entitas dengan atribut dinyatakan dalam bentuk garis.
Contoh :
- one-to-one
Dari tampilan diatas Siswa dan Nilai adalah Entity, dan Melihat adalah Relationship dengan gpenghubung yang dinyatakan dalam bentuk garis
- one-to-many
Dari tampilan diatas dapat dinyataka bahwa guru-mengisi-nilai yang bermasksud 1 guru mengisi banyak Nilai
- many-to-many
Dari tampilan diatas adalah many (banyak) mahasiswa Mengambil banyak Mata Kuliah
3. Attributes
Atribut merupakan pendeskripsian karakteristik dari entity. Atribut digambarkan dalam bentuk lingkaran atau elips.
Terdapat 2 type attributes:
- Identifiers : Menetapkan bagian yang unik dari sebuah entity, atau disebut juga dengan key (diberi garis bawah).
Contoh : ID, NIS
-Descriptor : Menspesifikasikan karakteristik yang non-unik dari bagian entity.
Contoh : Nama, alamat, dll

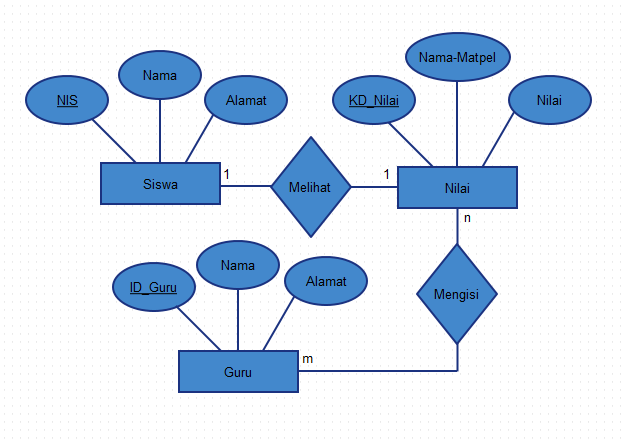

Contoh ERD sederhana tentang Nilai Sekolah
Itulah pembahasan saya kali ini mengenai Flowchart, semoga bermanfaat!
